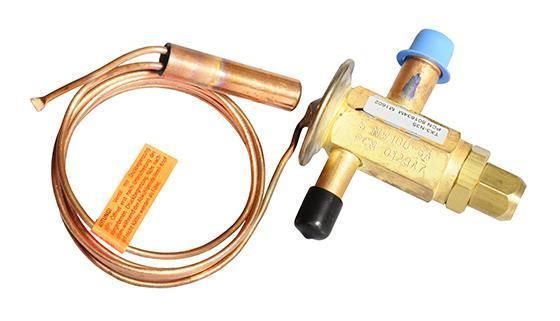

Герметичний терморегулюючий вентиль із зовнішнім вирівнюванням Alco Controls TX3-N34
Alco Controls TX3-N34 — це високоефективний, компактний та герметичний терморегулюючий вентиль (ТРВ) із зовнішнім вирівнюванням тиску від Alco Controls, що входить до складу Emerson Climate Technologies. Цей вентиль є важливим компонентом у холодильних системах, системах кондиціонування повітря та теплових насосах, забезпечуючи точне та стабільне керування потоком холодоагенту.
Вентилі серії TX3 відомі своєю надійністю та здатністю ефективно працювати в широкому діапазоні температур випаровування та теплових навантажень. Суфікс "N34" у назві вказує на конкретні характеристики моделі, зокрема на тип холодоагенту, холодопродуктивність та наявність зовнішнього вирівнювання. Літера "N" у даному випадку позначає заряд термобалона, оптимізований для роботи з холодоагентом R407C. Деякі джерела також можуть вказувати на сумісність з R134a, але для TX3-N34 основний акцент робиться на R407C.
Принцип роботи та переваги зовнішнього вирівнювання
ТРВ функціонує як дросельний пристрій, який контролює надходження рідкого холодоагенту до випарника. Його основна мета – підтримувати постійний перегрів парів холодоагенту на виході з випарника, що забезпечує повне випаровування та захищає компресор від гідравлічних ударів (потрапляння рідкого холодоагенту в рідкому стані до компресора).
Робота вентиля ґрунтується на балансі трьох сил, що діють на його мембрану:
-
Тиск термобалона (Pbulb): Створюється термобалоном (розташованим на виході з випарника) і залежить від температури всмоктувальної лінії. Цей тиск намагається відкрити клапан.
-
Тиск випаровування (Pevap): Тиск у випарнику, який чинить опір відкриттю клапана.
-
Тиск пружини (Pspring): Сила пружини, яка також намагається закрити клапан (може регулюватися для точного налаштування перегріву).
У ТРВ із зовнішнім вирівнюванням, таких як TX3-N34, тиск випаровування (Pevap) вимірюється не на вході вентиля, а безпосередньо у всмоктувальній лінії після випарника через спеціальну вирівнювальну лінію. Це є ключовою перевагою для систем з великими випарниками або тими, де існують значні втрати тиску по довжині випарника (наприклад, через довгу або складну конфігурацію трубопроводів). Таке підключення забезпечує більш точне вимірювання реального тиску випаровування, що, своєю чергою, призводить до стабільнішого та ефективнішого керування перегрівом та кращої роботи системи.
Рівновага сил: Pbulb=Pevap+Pspring
Ключові характеристики Alco Controls TX3-N34
-
Тип вентиля: Терморегулюючий, герметичний, із зовнішнім вирівнюванням тиску (External Equalizer).
-
Холодоагенти: Заряд "N" для цієї конкретної моделі оптимізований для роботи з R407C.
-
Номінальна продуктивність: При стандартних умовах EN 12900 (Tc=32∘C, Te=−10∘C, Tsub=4K, Tsh=5K) номінальна холодопродуктивність для Alco TX3-N34 становить приблизно 5.6 кВт для R407C.
-
Конструкція:
-
Герметичний дизайн: Вентиль повністю запаяний, що мінімізує будь-який ризик витоку холодоагенту, забезпечуючи екологічну безпеку та довговічність.
-
Компактні розміри: Серія TX3 розроблена для легкої інтеграції в системи з обмеженим простором.
-
Пайкові з'єднання (ODF): Забезпечують надійну та герметичну установку. Типові розміри з'єднань можуть бути, наприклад, 3/8" x 1/2" (вхід x вихід), з вирівнювальною лінією 1/4".
-
Високоякісні матеріали: Силовий елемент (діафрагма) виготовлений з нержавіючої сталі, що забезпечує високу стійкість до корозії та надійність.
-
Регульований перегрів: Налаштування перегріву здійснюється за допомогою зовнішнього регулювального гвинта, що дозволяє легко оптимізувати роботу системи на місці.
-
MOP (Maximum Operating Pressure): Модель TX3-N34 часто поставляється з функцією MOP, наприклад, MOP +14.5 °C для R407C. Це обмежує максимальний тиск випаровування, захищаючи компресор від перевантаження, особливо під час запуску системи або при високих температурах навколишнього середовища.
-
Робочий діапазон:
Застосування
Alco Controls TX3-N34 є ідеальним рішенням для широкого спектру комерційних та промислових застосувань, що використовують холодоагент R407C, де потрібен надійний контроль перегріву та середня холодопродуктивність:
-
Комерційні холодильні установки: середні холодильні вітрини, холодильні та морозильні камери.
-
Системи кондиціонування повітря: комерційні кондиціонери.
-
Теплові насоси: завдяки компактності та надійності, а також функції MOP, що може бути корисною.
-
Промислові осушувачі повітря.
-
Середні чилери.
Переваги використання TX3-N34
-
Оптимізовано для R407C: Забезпечує високу ефективність та надійність при роботі саме з цим холодоагентом.
-
Вбудована функція MOP: Захищає компресор від надмірних пускових навантажень та перевантажень при високих температурах випаровування, що підвищує його довговічність.
-
Висока точність регулювання: Завдяки зовнішньому вирівнюванню забезпечується оптимальне керування перегрівом, що підвищує ефективність випарника та стабільність роботи системи.
-
Надійність та довговічність: Герметична конструкція мінімізує витоки, а високоякісні матеріали забезпечують тривалий термін експлуатації.
-
Компактність: Дозволяє легко інтегрувати вентиль навіть в умовах обмеженого простору.
-
Гнучкість налаштування: Зовнішнє регулювання перегріву забезпечує легку адаптацію до змінних умов роботи системи.
