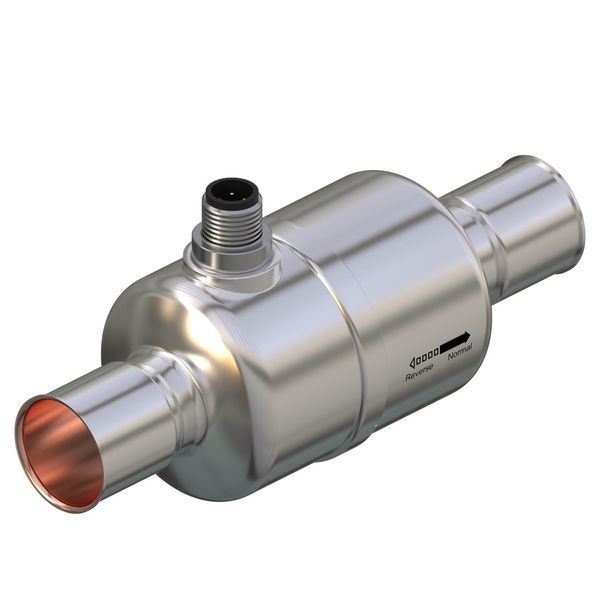

Електронний розширювальний вентиль (ЕРВ) під пайку Danfoss ETS12C (034G7502)

Danfoss ETS12C (034G7502) – це високоточний електронний розширювальний вентиль (ЕРВ) з кроковим двигуном, призначений для оптимального та стабільного регулювання подачі рідкого холодоагенту у випарники холодильних систем, систем кондиціонування повітря та теплових насосів. Ця модель належить до серії ETS Colibri®, яка відома своєю надійністю, компактністю та здатністю забезпечувати дуже точне керування перегрівом. Вентиль спроектований для підключення під пайку (ODF solder) з розмірами 7/8" x 7/8" (22 x 22 мм).

Принцип роботи

ЕРВ Danfoss ETS12C працює за принципом крокового двигуна. Внутрішній шток вентиля переміщується дискретними кроками у відповідь на електричні імпульси, що надходять від електронного контролера (наприклад, Danfoss EKE, MCX). Це дозволяє надзвичайно точно регулювати прохідний переріз вентиля, а отже, й кількість холодоагенту, що надходить у випарник. Така технологія забезпечує оптимальний перегрів, підвищує енергоефективність системи та мінімізує її знос. Завдяки збалансованій конструкції клапан забезпечує двонаправлений потік, а також функцію герметичного закриття (соленоїдного клапана) в обох напрямках потоку.

Ключові характеристики

• Тип: Електронний розширювальний вентиль (ЕРВ) з кроковим двигуном

• Бренд: Danfoss

• Модель: ETS12C

• Код продукту: 034G7502

• З'єднання: Під пайку (ODF solder) 7/8" x 7/8" (22 x 22 мм) (вхід x вихід)

• Конструкція: Прямоточний (straightway), збалансований порт

• Напрямок потоку: Двонаправлений (Bi-flow)

• Номінальна продуктивність (базові умови: tc​=32°C, tl​=28°C, te​=5°C):

  • R134a: 53.6 кВт (19.6 TR)

  • R22: 86.6 кВт (24.6 TR)

  • R404A/R507: 64.8 кВт (30.2 TR)

  • R407C: 95.1 кВт (27.3 TR)

  • R410A: 105 кВт (30.2 TR)

• Значення Kv: 0.8 м³/год

• Загальна кількість кроків: 600 повних кроків

• Максимальний робочий тиск (MWP): 50 бар (725 psig)

• Максимальний перепад тиску при відкритті (MOPD):

  • Прямий потік: 40 бар (580 psi)

  • Зворотний потік: 40 бар (580 psi)

• Діапазон температур холодоагенту: від -40°C до +70°C

• Діапазон температури навколишнього середовища: від -40°C до +70°C

• Сумісні холодоагенти: Широкий спектр, включаючи R134a, R22, R23, R32, R290, R404A, R407A, R407B, R407C, R407F, R410A, R417A, R422A, R422D, R427A, R438A, R442A, R448A, R449A, R450A, R452A, R452B, R454B, R454C, R455A, R513A, R600a, R1233zd, R1234yf, R1270 та інші (включаючи горючі холодоагенти).

• Сумісність з мастилами: Всі складні ефірні олії (POE), мінеральні (MO), а також для безмасляних систем.

• Електричне з'єднання: M12, 4-контактний роз'єм

• Клас захисту IP: IP67 (герметична конструкція)

• Матеріал корпусу: Нержавіюча сталь / Мідь (біметалева конструкція для з'єднань)

• Особливості:

  • Дуже точне регулювання: Завдяки кроковому двигуну та 600 крокам.

  • Широкий діапазон застосування: Завдяки сумісності з великою кількістю холодоагентів, включаючи високотемпературні та горючі.

  • Герметична та компактна конструкція: Зменшує ризик витоків та спрощує монтаж.

  • Функції розширювального та соленоїдного вентиля: Об'єднує дві функції в одному корпусі.

  • Високий MOPD (максимальний робочий перепад тиску): Дозволяє вентилю надійно працювати навіть при значних перепадах тиску.

  • Лінійні характеристики потоку: Забезпечують стабільний і передбачуваний контроль.

  • Відсутність оглядового вікна: Проста, надійна конструкція.

Застосування

Danfoss ETS12C (034G7502) ідеально підходить для:

• Середніх та великих холодильних установок.

• Систем центрального кондиціонування повітря.

• Високопродуктивних теплових насосів.

• Чиллерів та прецизійних систем охолодження.

• Застосувань, де потрібне надзвичайно точне, динамічне та енергоефективне регулювання подачі холодоагенту.

• Систем, що працюють на горючих холодоагентах (за умови дотримання всіх стандартів безпеки).

Висновок

Danfoss ETS12C (034G7502) – це високотехнологічний, надійний та універсальний електронний розширювальний вентиль, який пропонує виняткову точність керування та енергоефективність. Його міцна конструкція та сумісність з широким спектром холодоагентів роблять його відмінним вибором для сучасних вимогливих холодильних та кліматичних систем.
