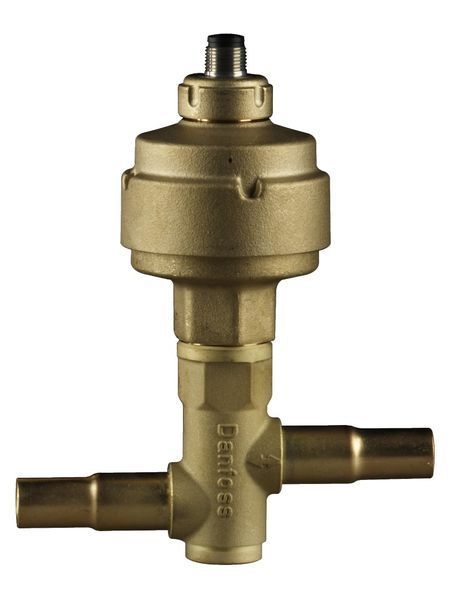

Електронний розширювальний вентиль (ЕРВ) під пайку 7/8" x 7/8" Danfoss ETS 12.5 (034G4211) Прямий

Danfoss ETS 12.5 (034G4211) — це високоточний електронний розширювальний вентиль (ЕРВ) з кроковим двигуном, призначений для оптимального та стабільного регулювання подачі рідкого холодоагенту у випарники комерційних та промислових холодильних систем, систем кондиціонування повітря та теплових насосів. Ця модель належить до серії ETS, яка відома своєю надійністю, компактністю та здатністю забезпечувати дуже точне керування перегрівом. Вентиль має пряму (straightway) конструкцію корпусу та спроектований для підключення під пайку (ODF solder) з розмірами 7/8" x 7/8" (22 х 22 мм).

Принцип роботи

ЕРВ Danfoss ETS 12.5 (034G4211) функціонує на основі крокового двигуна. Внутрішній шток вентиля переміщується дискретними кроками у відповідь на електричні імпульси, що надходять від електронного контролера (наприклад, Danfoss EKE, MCX). Це дозволяє надзвичайно точно регулювати прохідний переріз вентиля, а отже, й кількість холодоагенту, що надходить у випарник. Така технологія забезпечує оптимальний перегрів, підвищує енергоефективність системи та мінімізує її знос. Завдяки збалансованій конструкції клапан забезпечує двонаправлений потік, а також функцію герметичного закриття (соленоїдного клапана) в обох напрямках потоку, що є значною перевагою для реверсивних систем (наприклад, теплових насосів).

Ключові характеристики

• Тип: Електронний розширювальний вентиль (ЕРВ) з кроковим двигуном

• Бренд: Danfoss

• Модель: ETS 12.5

• Код продукту: 034G4211

• З'єднання: Під пайку (ODF solder) 7/8" x 7/8" (22 х 22 мм) (вхід x вихід)

• Конструкція корпусу: Прямоточний (straightway)

• Напрямок потоку: Двонаправлений (Bi-flow), зі штампованою двосторонньою стрілкою-індикатором напрямку потоку.

• Номінальна продуктивність (базові умови: tc​=32°C, tl​=28°C, te​=5°C):

  • R134a: 45 кВт (13 TR)

  • R22: 57 кВт (16 TR)

  • R404A/R507: 43 кВт (12 TR)

  • R407C: 63 кВт (18 TR)

  • R410A: 70 кВт (20 TR)

• Загальна кількість кроків: 2625 (повний хід приблизно за 8.5 - 17 секунд залежно від типу керування)

• Час повного ходу: 8.5 - 17 секунд (змінна швидкість кроку)

• Максимальний робочий тиск (MWP): 45.5 бар (660 psig)

• Максимальний перепад тиску при відкритті (MOPD):

  • Прямий потік: 33 бар (478.6 psi)

  • Зворотний потік: 33 бар (478.6 psi)

• Діапазон температур холодоагенту: від -40°C до +65°C

• Діапазон температури навколишнього середовища: від -40°C до +60°C

• Сумісні холодоагенти: Надзвичайно широкий спектр ГФВ, ГХФВ та інших холодоагентів, включаючи R1234ze(E), R134a, R22, R404A, R407A, R407C, R407F, R407H, R410A, R417A, R422A, R422B, R422D, R438A, R442A, R448A, R449A, R449B, R450A, R452A, R463A, R507A, R513A, R513B, R515A, R515B. Також сумісний з деякими горючими холодоагентами (наприклад, R290, R600a, R1234yf, R1270) при дотриманні відповідних стандартів безпеки.

• Сумісність з мастилами: Усі мінеральні та ефірні олії.

• Електричне з'єднання: M12, 4-контактний роз'єм (кабель не входить в комплект, замовляється окремо, наприклад, Danfoss PVC 034G7074).

• Клас захисту IP: IP67 (герметична конструкція)

• Матеріал корпусу: Латунь (корпус та кожух AST), мідь (з'єднання).

• Особливості:

  • Висока точність і стабільність: Забезпечує оптимальний перегрів у широкому діапазоні навантажень.

  • Герметична конструкція: Мінімізує ризик витоків холодоагенту.

  • Подвійна функціональність: Працює як розширювальний, так і соленоїдний клапан.

  • Широка сумісність з холодоагентами: Робить його універсальним рішенням для нових та існуючих систем.

  • Підходить для систем з інверторним керуванням компресором.

Застосування

Danfoss ETS 12.5 (034G4211) ідеально підходить для:

• Комерційних та промислових холодильних систем середньої потужності (холодильні вітрини, середні холодильні та морозильні камери).

• Систем центрального кондиціонування повітря.

• Теплових насосів.

• Систем з частим зміною навантаження, де потрібне швидке та точне регулювання.

Висновок

Danfoss ETS 12.5 (034G4211) — це ефективний та надійний електронний розширювальний вентиль, який, завдяки своїй прямоточній конструкції, високій точності керування, швидкій реакції та широкій сумісності з холодоагентами, є відмінним вибором для оптимізації роботи широкого спектру холодильних систем, систем кондиціонування повітря та теплових насосів.
