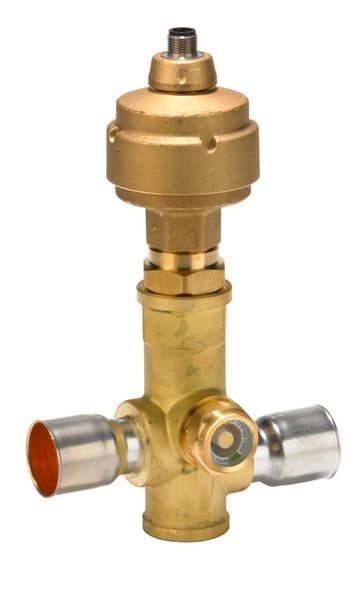

Електронний розширювальний вентиль (ЕРВ) під пайку 1 1/8" x 1 3/8" Danfoss ETS 50 (034G1704) Прямий

Danfoss ETS 50 (034G1704) — це високопродуктивний та високоточний електронний розширювальний вентиль (ЕРВ) з кроковим двигуном, призначений для оптимального та стабільного регулювання подачі рідкого холодоагенту у випарники великих комерційних та промислових холодильних систем, систем кондиціонування повітря та теплових насосів. Ця модель належить до серії ETS, яка відома своєю надійністю, компактністю та здатністю забезпечувати дуже точне керування перегрівом. Вентиль має пряму (straightway) конструкцію корпусу та спроектований для підключення під пайку (ODF solder) з різними розмірами: вхід 1 1/8" (28 мм) та вихід 1 3/8" (35 мм).

Принцип роботи

ЕРВ Danfoss ETS 50 (034G1704) функціонує на основі крокового двигуна. Внутрішній шток вентиля переміщується дискретними кроками у відповідь на електричні імпульси, що надходять від електронного контролера (наприклад, Danfoss EKE, MCX). Це дозволяє надзвичайно точно регулювати прохідний переріз вентиля, а отже, й кількість холодоагенту, що надходить у випарник. Така технологія забезпечує оптимальний перегрів, підвищує енергоефективність системи та мінімізує її знос. Завдяки збалансованій конструкції клапан забезпечує двонаправлений потік, а також функцію герметичного закриття (соленоїдного клапана) в обох напрямках потоку, що є значною перевагою для реверсивних систем (наприклад, теплових насосів). Моделі ETS 50 та ETS 100 оснащені оглядовим склом з індикатором вологості.

Ключові характеристики

• Тип: Електронний розширювальний вентиль (ЕРВ) з кроковим двигуном

• Бренд: Danfoss

• Модель: ETS 50

• Код продукту: 034G1704

• З'єднання: Під пайку (ODF solder) вхід 1 1/8" (28 мм) x вихід 1 3/8" (35 мм)

• Конструкція корпусу: Прямоточний (straightway)

• Напрямок потоку: Двонаправлений (Bi-flow), зі штампованою двосторонньою стрілкою-індикатором напрямку потоку.

• Номінальна продуктивність (базові умови: tc​=32°C, tl​=28°C, te​=5°C):

  • R134a: 170 кВт (48.9 TR)

  • R22: 215 кВт (62 TR)

  • R404A/R507: 161.4 кВт (46.3 TR)

  • R407C: 240.5 кВт (69.1 TR)

  • R410A: 262.3 кВт (75.7 TR)

• Загальна кількість кроків: 2625 (повний хід)

• Час повного ходу: 8.5 - 17 секунд (змінна швидкість кроку)

• Максимальний робочий тиск (MWP): 45.5 бар (660 psig)

• Максимальний перепад тиску при відкритті (MOPD):

  • Прямий потік: 33 бар (478.6 psi)

  • Зворотний потік: 33 бар (478.6 psi)

• Діапазон температур холодоагенту: від -40°C до +65°C

• Діапазон температури навколишнього середовища: від -40°C до +60°C

• Сумісні холодоагенти: Надзвичайно широкий спектр ГФВ, ГХФВ та інших холодоагентів, включаючи R1234ze(E), R134a, R22, R404A, R407A, R407C, R407F, R407H, R410A, R417A, R422A, R422B, R422D, R438A, R442A, R448A, R449A, R449B, R450A, R452A, R463A, R507A, R513A, R513B, R515A, R515B. Не сумісний з горючими вуглеводнями.

• Сумісність з мастилами: Усі мінеральні та ефірні олії.

• Електричне з'єднання: M12, 4-контактний роз'єм (кабель не входить в комплект, замовляється окремо, наприклад, Danfoss PVC 034G7074).

• Клас захисту IP: IP67 (герметична конструкція)

• Матеріал корпусу: Латунь (корпус та кожух AST), біметал (сталь/мідь) з'єднання.

• Особливості:

  • Вбудоване оглядове скло з індикатором вологості: Дозволяє візуально контролювати стан холодоагенту та наявність вологи.

  • Висока точність і стабільність: Забезпечує оптимальний перегрів у широкому діапазоні навантажень.

  • Герметична конструкція: Мінімізує ризик витоків холодоагенту.

  • Подвійна функціональність: Працює як розширювальний, так і соленоїдний клапан, що спрощує проектування системи.

  • Широка сумісність з холодоагентами: Робить його універсальним рішенням для нових та існуючих систем.

  • Підходить для систем з інверторним керуванням компресором: Забезпечує точне керування при змінному навантаженні.

  • Водостійка пайка: Завдяки спеціальній конструкції можлива пайка без використання мокрої тканини для охолодження, що спрощує монтаж.

Застосування

Danfoss ETS 50 (034G1704) ідеально підходить для:

• Великих комерційних та промислових холодильних систем (великі холодильні та морозильні камери, багатокомпресорні установки).

• Систем центрального кондиціонування повітря високої потужності.

• Середніх та великих теплових насосів (особливо реверсивних циклів).

• Систем з частим зміною навантаження, де потрібне швидке та точне регулювання.

Висновок

Danfoss ETS 50 (034G1704) — це потужний, високоефективний та надійний електронний розширювальний вентиль, який, завдяки своїй прямоточній конструкції, значній продуктивності, високій точності керування, швидкій реакції та широкій сумісності з холодоагентами, є відмінним вибором для оптимізації роботи великих холодильних систем, систем кондиціонування повітря та теплових насосів. Наявність вбудованого оглядового скла та можливість "сухої" пайки додають зручності в експлуатації та монтажі.
