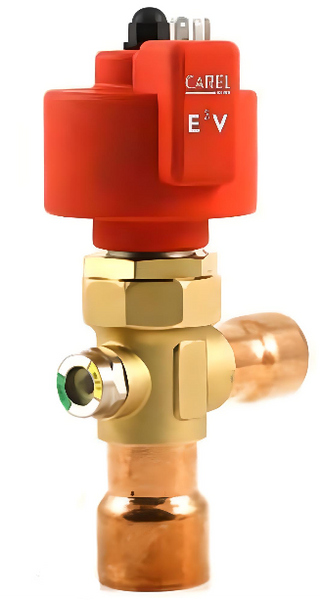

ЕЛЕКТРОННИЙ ТРВ CAREL E2V09SWF20 SMART
ЗАГАЛЬНИЙ ОПИС ТА ПРИЗНАЧЕННЯ
E2V09SWF20 — це компактний електронний терморегулюючий вентиль (ТРВ) з інноваційної серії E2V SMART від провідного світового виробника Carel. Цей вентиль призначений для точного та енергоефективного контролю подачі холодоагенту у невеликих і середніх холодильних системах, що використовують імперські стандарти труб.
Завдяки типорозміру 09 та електронному керуванню, E2V09SWF20 ідеально підходить для холодильних вітрин, невеликих холодильних камер, а також для систем кондиціювання середньої потужності.
КЛЮЧОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
-
Серія: E2V SMART (розбірна, обслуговувана конструкція).
-
Типорозмір: 09 (компактна продуктивність).
-
З'єднання (Вхід/Вихід): 1/2" - 1/2" ODF під пайку. Це імперський стандарт (код W) для входу та виходу.
-
Привід: Біполярний кроковий двигун (4 дроти, 2 фази).
-
Ступінь захисту: IP65 (з коннектором).
-
Кабель: Без вбудованого кабелю, поставляється з конектором IP65 (Код 20). Кабель підключається окремо.
-
Особливості: Вбудоване оглядове скло для візуального контролю холодоагенту.
-
Максимальний робочий тиск (MOP): До 45 бар.
-
Сумісні холодоагенти: R22, R134a, R404A, R407C, R410A, R507A та R417A.
ДЕТАЛЬНА РОЗШИФРОВКА КОДУ ПРОДУКТУ
Код E2V09SWF20 розшифровується наступним чином:
-
E2V: Серія E2V-Smart, електронний розширювальний вентиль.
-
09: Типорозмір, компактна продуктивність.
-
S: Стандартний, збірний/розбірний корпус.
-
W: Імперські з'єднання ODF під пайку.
-
F: Розмір з'єднань 1/2" - 1/2" ODF (стандартний для типорозмірів 09-18).
-
20: Варіант комплектації без вбудованого кабелю, з конектором IP65.
-
0: Зі смотровим склом (опція включена).
ВСІ КОДОВІ ВАРІАНТИ КОНФІГУРАЦІЇ
Для типорозміру E2V09SW з імперськими з'єднаннями та оглядовим склом доступні наступні варіанти, що відрізняються довжиною кабелю. Завжди перевіряйте точний код.
-
E2V09SWF20: Конектор IP65 (без вбудованого кабелю). (Ваша конфігурація)
-
E2V09SWF60: Вбудований кабель 0,3 м (IP67).
-
E2V09SWF21: Вбудований кабель 1,5 м (IP67).
-
E2V09SWF66: Вбудований кабель 3,0 м (IP67).
ХОЛОДОПРОДУКТИВНІСТЬ (ПРИ ТЕМПЕРАТУРІ 0 °C)
Холодопродуктивність моделі E2V09 (згідно EN 12900) при температурі 0 °C (випаровування):
-
Для R-404A / R-507A при Т. випар. = 0 °C, Т. конд. = 40 °C, Переохолодження = 5 K: 3,0 кВт.
-
Для R-134a при Т. випар. = 0 °C, Т. конд. = 40 °C, Переохолодження = 5 K: 3,0 кВт.
Додаткові дані (для порівняння):
-
Для R-404A при Т. випар. = -15 °C (NT-режим): 2,1 кВт.
-
Для R-134a при Т. випар. = 4,4 °C (Кондиціювання): 2,0 кВт.
Висновок: Вентиль E2V09SWF20 забезпечує оптимальну холодопродуктивність 3,0 кВт (для R-404A/R-134a) в режимі 0 °C.
